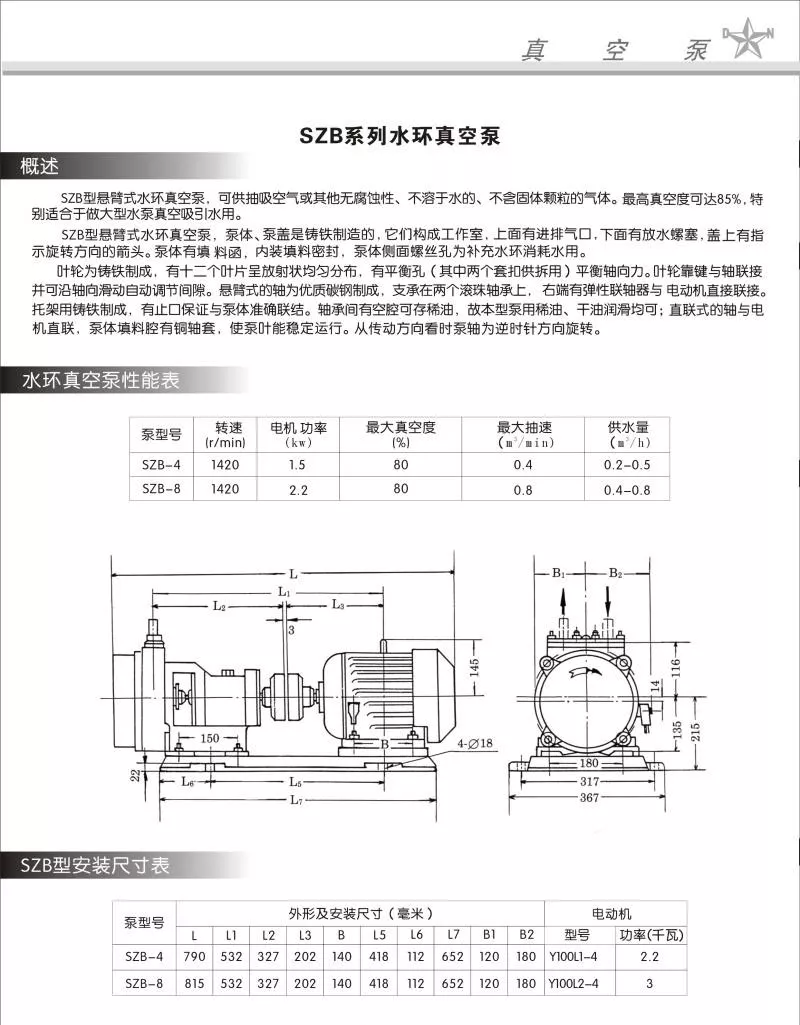

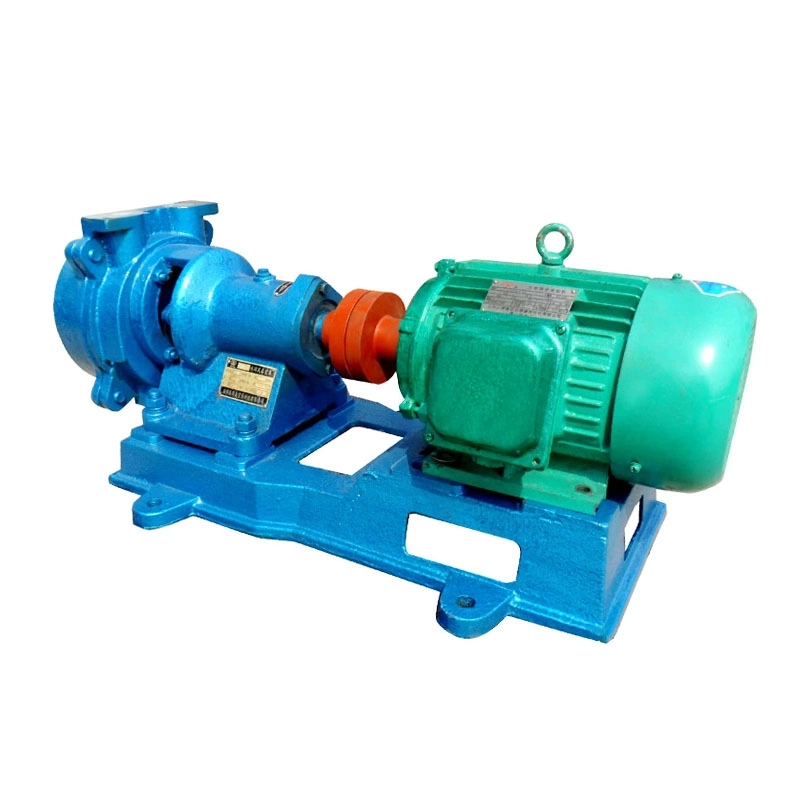

SZB水环真空泵

SZB型悬臂式水环真空泵，可供抽吸空气或其他无腐蚀性、不溶于水的、不含因体颖粒的气体。最高真空度可达85%,特别适合于做大型水泵真空吸引水用。

SZB型悬臂式水环真空泵，泵体、泵盖是铸铁制造的,它们构成工作室，上面有进排气口,下面有放水螺塞,盖上有指示旋转方向的筋头。泵体有填料函，内装填料密封，泵体侧面螺丝孔为补充水环消耗水用。

叶轮为铸铁制成，有十二个叶片呈放射状均匀分布，有平衡孔(其中两个套扣供拆用)平衡轴向力。叶轮靠键与轴联接并可沿轴向滑动自动调节间隙。悬臂式的轴为优质破钢制成，支承在两个滚珠轴承上，右端有弹性联轴器与电动机直接联接。托架用铸铁制成，有止口保证与泵体准确联结。轴承间有空控可存稀油，故本型泵用稀油、干油润滑均可:直联式的轴与电机直联，泵体填料腔有钢轴套，使泵叶能稳定运行。从传动方向看时泵轴为逆时针方向旋转。
